新圖上市與介紹 | 《餐廚廢棄物智能處理設備選用與安裝(一)》圖集正式發行，規范餐廚廢棄物智能處理設備的設計和施工
發布時間：2020/8/7 8:12:30
由中元國際（上海）工程設計研究院有限公司和上海藝邁實業有限公司共同主編的20CJ88-1、20CS02-1《餐廚廢棄物智能處理設備選用與安裝(一)》圖集于2020年5月1日正式在全國發行。
本圖集經立項調研、立項論證會、技術條件審查會、送審稿審查會、送印圖編制等多階段，歷時1年多完成圖集編制。
編制組對納入圖集的設備選型、工程做法等技術內容反復推敲、完善。圖集編制過程中得到來自中國建筑設計研究院有限公司、北京市市政工程設計研究總院有限公司、悉地國際（深圳）股份有限公司、福建省建筑設計研究院、江蘇省建筑設計研究院有限公司、中國建筑西北設計研究院有限公司、中煤西安設計院等多家國內市政設計和建筑設計單位的行業專家的技術把關和中肯意見。在行業內專家層層把關和上海藝邁實業有限公司的配合下，圖集高質量呈現，填補了國標圖集在餐廚垃圾就地處理方面的空白。
餐廚廢棄物智能處理設備選用與安裝(一)
圖集適用范圍
本圖集適用于新建、擴建和改建的民用建筑及食品加工企業中需要就地集中、定時處置餐廚廢棄物并選擇采用餐廚廢棄物智能處理設備的選用、安裝、調試驗收、日常運行與維護管理。
圖集主要內容 餐廚廢棄物智能處理設備的處理工藝、產品分類、技術性能參數、設備外形圖和外形尺寸、設計選型和設備布置圖、安裝圖、施工安裝要點、設備調試驗收及日常運行維護注意事項等。 圖集編制意義 本圖集旨在穩步推進我國餐廚垃圾就地?zé)o害化處理、資源化利用工作進程和指導餐廚廢棄物智能處理設備的應用推廣，規范餐廚廢棄物智能處理設備的設計和施工?？煽焖龠x型、縮短設計周期；工程做法標準化、工程實施便捷。
圖集目錄
編制說明

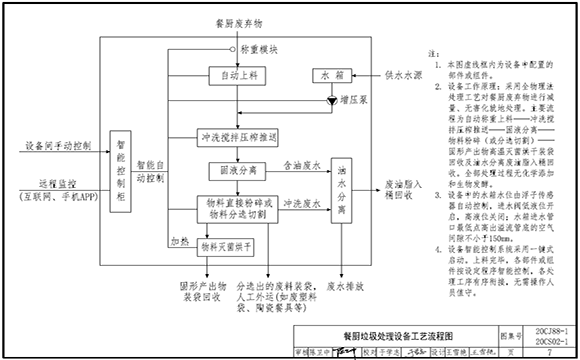

餐廚垃圾處理設備工藝流程圖
設備分類及型號表示方法

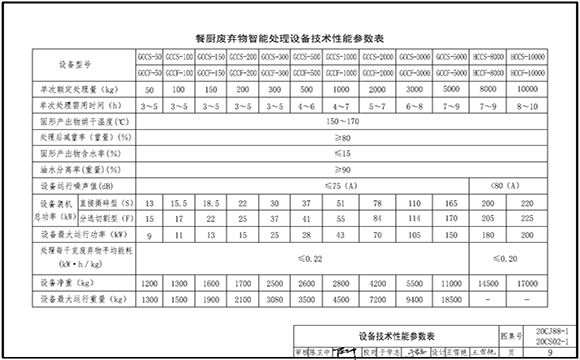

設備技術性能參數表

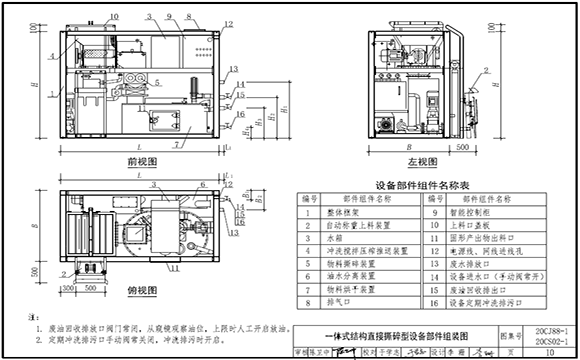

一體式結構直接撕碎型設備部件組裝圖
一體式結構自動分選切割型設備部件組裝圖
一體式結構處理設備外形尺寸表
設備選型設計計算
獨立式設備間布置示例圖
附建式設備間布置示例圖
與垃圾房貼鄰設備間布置示例圖
設備間建筑節點詳圖
一體式結構處理設備安裝圖
移動式餐廚廢棄物處理工作間布置圖
設備間給排水平面圖
設備間給排水系統圖
設備間電氣布置圖
設備間電氣系統圖、主要設備材料表
設備間通風布置圖
設備安裝后的現場調試
設備日常運行維護管理
附錄一 工程案例
附錄二 產品系列
當前，國家正在大力推廣垃圾分類收集、處理和資源化應用。其中餐廚垃圾作為一種兼具資源和環境污染雙重性的固體廢棄物，其產生量約已占到日常生活垃圾總量的46～52%。我國餐廚廢棄物具有高水分、高油、高鹽、高有機物質、易腐敗等特征，如果不能在產生后得到及時處理，尤其在夏季高溫時節更容易加速餐廚垃圾的腐敗，不僅喪失了其作為資源性的、變廢為寶的可能性，更為環境帶來了不良影響，滋生病菌、影響市容環境衛生。同時，餐廚垃圾與其他生活垃圾混合后，其本身不但未能得到及時有效的處理，還為其他生活垃圾的處理帶來了麻煩與困擾。

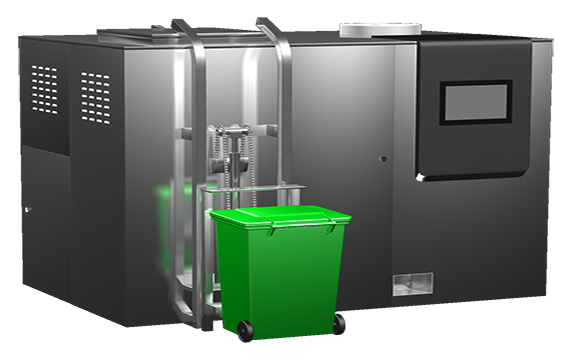

餐廚廢棄物智能處理設備區別于傳統餐廚廢棄物處理設備，具有結構緊湊、技術先進、自動智能化程度高、節能環保等顯著優點，廣泛應用于機關、部隊、學校和企業食堂，酒店餐廳以及居民小區等場所，受到用戶認可。
由于市場的蓬勃發展，廚余垃圾處理技術發展非常迅速，許多新產品、新技術不斷涌現，部分不合格的產品也給工程使用帶來了安全隱患，本圖集的編制完成，可以引導行業健康有序發展。
王巖松
中國建筑標準設計研究院
標準化研究院所總工程師
注冊公用設備師
中國工程建設標準化協會城市給水排水專業委員會委員
中國水協海綿城市建設專業委員會委員
中國建筑學會建筑給水排水研究分會預制泵站技術研發中心專家委員
張艷峰
中國建筑標準設計研究院
標準化研究院所副總建筑師
一級注冊建筑師
標準、圖集編制
更多標準、圖集正在編制中，歡迎各企事業、科研單位和人員，加入到我們標準圖集編制、國家與行業標準編制、團體標準編制、企業標準編制中來，共同推動行業規范健康發展。
中國建筑標準設計研究院
標準化綜合咨詢業務
基于國家、行業標準規范和國家建筑標準設計編制管理、質控需要，中國建筑標準設計研究院構建了一整套從立項研究到售后服務、符合行業實際、規范有序的管理運行機制，為企事業單位提供標準化服務。
服務內容包括：
1 | 標準化戰略規劃 |
2 | 標準化體系搭建 |
3 | 標準編制咨詢 |
4 | 標準化方法指導 |
5 | 標準實施評價和咨詢 |
6 | 標準化管理咨詢 |
7 | 標準化資源合作 |
8 | “標準化+”研發 |
9 | “標準化+”設計 |
10 | 標準國際化（海外工程項目） |
